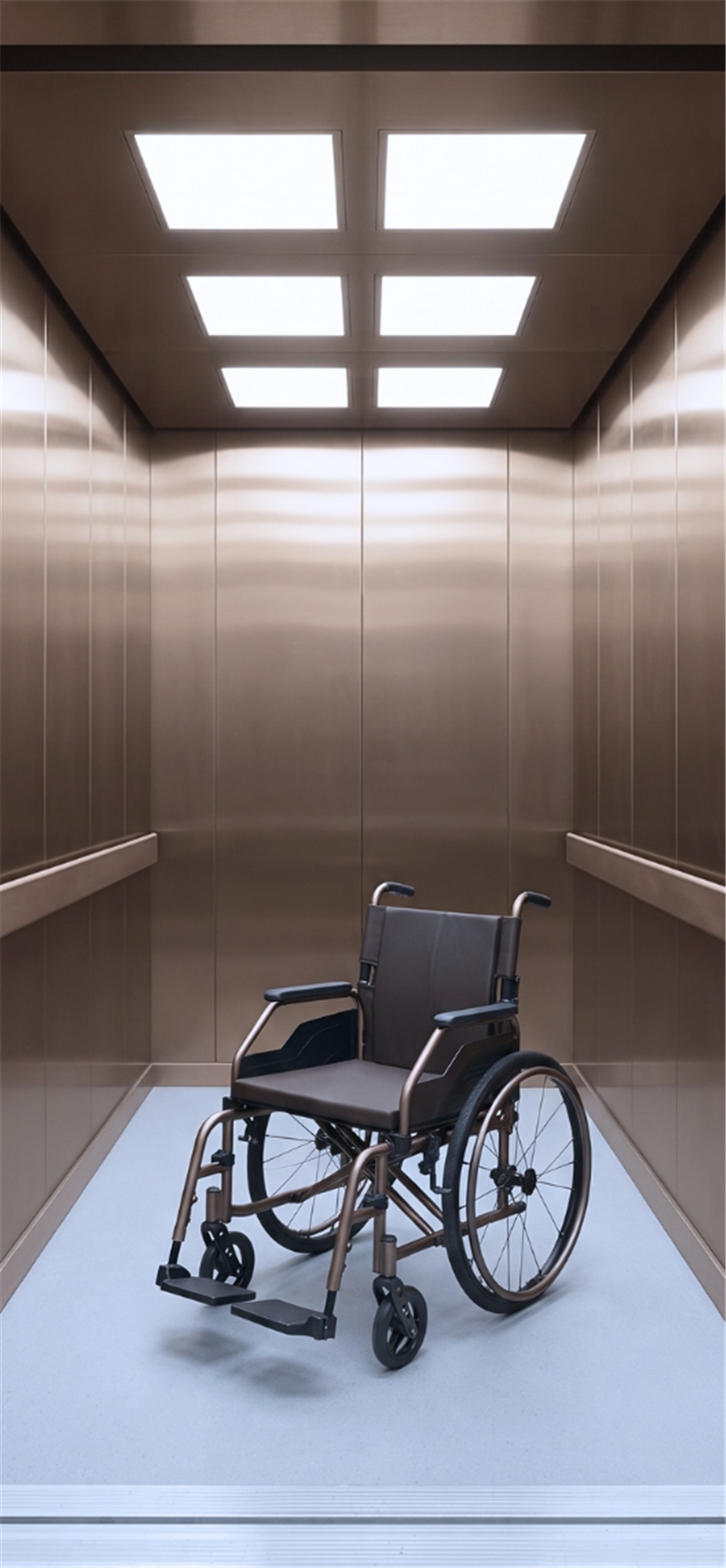

Thang máy tải bệnh viện

Giới thiệu sản phẩm

Thang máy bệnh viện là dòng thang loại 3 theo tiêu chuẩn TCVN 6395:2008, chuyên dùng để vận chuyển giường bệnh. Do vậy nên thang máy bệnh viện được thiết kế theo một số đặc thù riêng:

  • Kích thước buồng thang lớn
  • Sàn nhựa tổng hợp
  • Hệ thống chiếu sáng gián tiếp
  • Tay vịn loại dẹp

I. Thông số kỹ thuật:

  • Tải trọng: 750 - 2.500 kg
  • Tốc độ di chuyển: 30 - 60 m/phút
  • Hành trình di chuyển tối đa: không hạn chế

II. Cấu tạo thang máy:

1. Hệ thống truyền động: lựa chọn sử dụng động cơ đồng bộ không hộp số nam châm vĩnh cửu hoặc động cơ có hộp số giảm tốc trục vít bánh vít:

Ưu điểm của loại động cơ đồng bộ không hộp số nam châm vĩnh cửa:

  • Tiết kiệm năng lượng từ 30 – 45% so với thang có phòng máy.
  • Tiết kiệm không gian, vận hành êm ái, không có tiếng ồn.
  • Hoạt động liên tục tối đa 180 lần khởi động/phút, độ bền các chi tiết, kết cấu cơ khí cao.
  • Ứng dụng tính năng an toàn mới nhất là cứu hộ cơ học chỉ sử dụng 1 nút nhấn và hãm tái sinh chống thang trôi tự do.
  • Không cần tốn kém một khoảng không gian trên đỉnh giếng thang.
  • Chiều sâu hố pit đảm bảo chiều sâu tối thiểu 1400mm.

Ưu điểm của loại động cơ có hộp số giảm tốc trục vít bánh vít:

  • Có độ tự hãm an toàn cao, vận hành êm ái, ít tiếng ồn.
  • Hoạt động liên tục tối đa 240 lần khởi động/phút, độ bền các chi tiết, kết cấu cơ khí cao.
  • Cần xây dựng phòng máy trên đỉnh giếng thang.
  • Hố PIT đảm bảo chiều sâu tối thiểu 1400mm.

2. Hệ thống điều khiển trung tâm (CPU): là bộ vi xử lý có chức năng điều khiển mọi hoạt động của thang máy, phối hợp tiếp nhận các dữ liệu điều kiện an toàn và lệnh điều khiển từ người sử dụng từ đó đưa ra các lệnh dừng tầng tương ứng. Gồm có các hệ điều khiển sau:

  • Hệ điều khiển sử dụng PLC Mitsubishi
  • Hệ điều khiển board vi xử lý STEP - China.
  • Hệ điều khiển board vi xử lý LISA – Germany.

3. Hệ thống điều khiển gia tốc: sử dụng bộ biến đổi tần số - điện áp (VVVF) điều khiển tốc độ, moment động cơ dựa trên các tín hiệu xung điện hồi tiếp kín từ bộ mã hóa encoder, giúp tiết kiệm điện năng, dừng tầng chính xác, êm ái và an toàn, thoải mái cho người bệnh.

4. Hệ thống điều khiển dẫn động cửa: sử dụng bộ biến đổi tần số-điện áp (VVVF) điều khiển tốc độ động cơ, xác định vị trí hành trình cửa dựa trên các tín hiệu xung điện hồi tiếp kín từ bộ mã hóa encoder giúp cửa đóng, mở nhanh, chính xác, êm ái, tiết kiệm thời gian, nâng cao hiệu quả hoạt động thang máy.

5. Các yếu tố đặc trưng của sản phẩm thang máy bệnh viện Hoàng Triều:

  • Không gian buồng thang được thiết kế rộng rãi phù hợp với các loại giường bệnh.
  • Bố trí đèn chiếu sáng bên vách, giảm ánh sáng chiếu thẳng trực tiếp vào mắt bệnh nhân.
  • Dừng tầng chính xác không quá ±3mm, để có thể đẩy băng ca được dễ dàng.
  • Nút nhấn có ký hiệu cho người khiếm thị.
  • Phát giọng nói khi đến tầng dành cho người khiếm thính.
  • Gắn các thanh bumper chống va đập, giảm thiểu các va đập từ băng ca vào buồng thang.
  • Chế độ ưu tiên cabine trong các trường hợp cấp cứu.

III. Tính năng an toàn:

Trang bị đầy đủ các thiết bị an toàn:

  • Bộ giới hạn vận tốc Governor, bộ hãm an toàn (thắng cơ)
  • Bảo vệ quá tải, bảo vệ mất pha, ngược pha, sụt áp, quá dòng.
  • Nút báo khẩn và liên lạc với bên ngoài qua hệ thống đàm thoại.
  • Đèn chiếu sáng khẩn cấp, khóa cửa an toàn.
  • Bộ cứu hộ tự động ARD, sử dụng trong trường hợp mất điện.
