Thông số kỹ thuật



I. Thông số kỹ thuật:

  • Tải trọng: 250 - 2000 kg
  • Tốc độ di chuyển: 60 - 105 m/phút
  • Hành trình di chuyển: không hạn chế
  • Máy kéo  Sicor nhập  Ý 100%
  • Biến tần Fuji
  • Bộ vi xử lý Mitsubishi



Giới thiệu sản phẩm

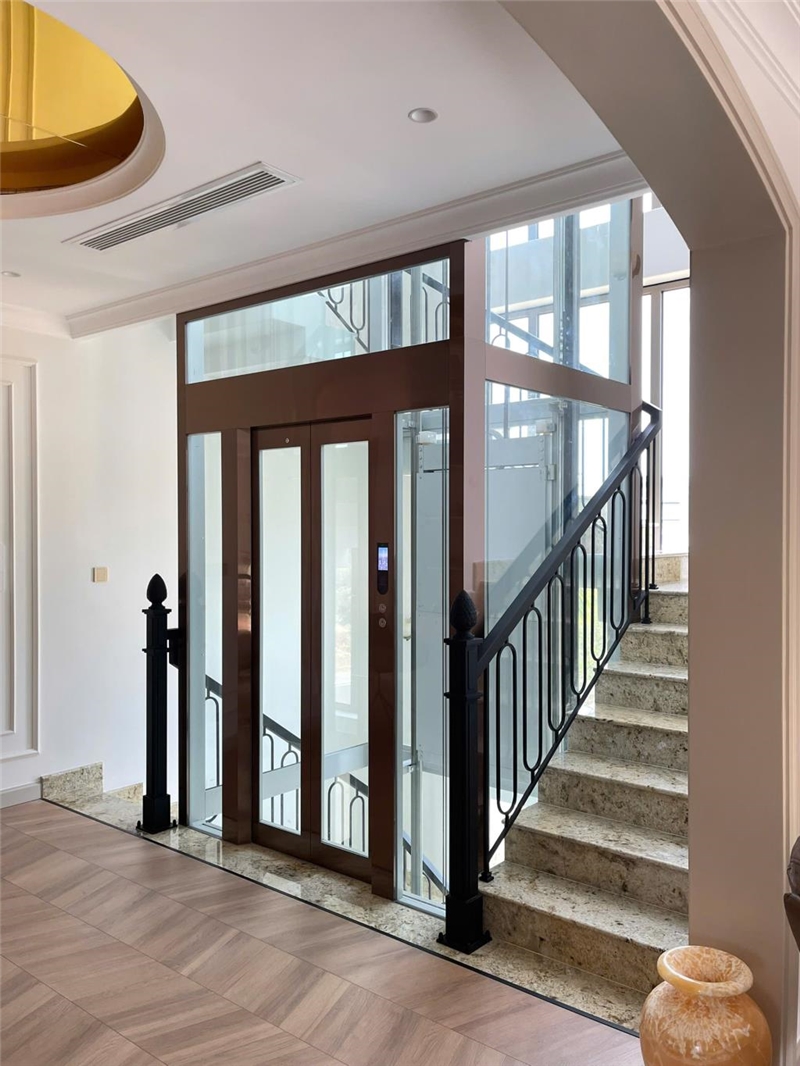

Thang quan sát (còn gọi là thang máy kính) là một trong những xu hướng mới của kiến trúc hiện đại. Không sử dụng vật liệu inox để làm vách phòng thang hay cửa cabin như những dòng thang máy truyền thống, điểm làm nên sự khác biệt và đẳng cấp sang trọng cho dòng thang quan sát là lớp vách kính cường lực trong suốt, giúp kết nối giữa không gian trong phòng thang máy với không gian, ánh sáng sinh động của quang cảnh bên ngoài tòa nhà. Các tòa nhà, biệt thự sang trọng hay những trung tâm thương mại mới xây dựng hiên nay đều ưu chuộng sử dụng dòng thang quan sát, góp phần nâng tầm đẳng cấp sang trọng hiện đại trong tổng thể kiến trúc của tòa nhà.



I. Cấu tạo thang máy:

1. Hệ thống truyền động: lựa chọn sử dụng động cơ đồng bộ không hộp số nam châm vĩnh cửu hoặc động cơ có hộp số giảm tốc trục vít bánh vít:

Ưu điểm của loại động cơ đồng bộ không hộp số nam châm vĩnh cửa:

  • Tiết kiệm năng lượng từ 30 – 45% so với thang có phòng máy.
  • Tiết kiệm không gian, vận hành êm ái, không có tiếng ồn.
  • Hoạt động liên tục tối đa 180 lần khởi động/phút, độ bền các chi tiết, kết cấu cơ khí cao.
  • Ứng dụng tính năng an toàn mới nhất là cứu hộ cơ học chỉ sử dụng 1 nút nhấn và hãm tái sinh chống thang trôi tự do.
  • Không cần tốn kém một khoảng không gian trên đỉnh giếng thang.

Ưu điểm của loại động cơ có hộp số giảm tốc trục vít bánh vít (khi sử dụng loại động cơ này cần phải xây dựng phòng máy trên đỉnh giếng thang):

  • Có độ tự hãm an toàn cao, vận hành êm ái, ít tiếng ồn.
  • Hoạt động liên tục tối đa 240 lần khởi động/phút, độ bền các chi tiết, kết cấu cơ khí cao.

2. Hệ thống điều khiển trung tâm (CPU): là bộ vi xử lý có chức năng điều khiển mọi hoạt động của thang máy, phối hợp tiếp nhận các dữ liệu điều kiện an toàn và lệnh điều khiển từ người sử dụng từ đó đưa ra các lệnh dừng tầng tương ứng. Gồm có các hệ điều khiển sau:

  • Hệ điều khiển sử dụng PLC Mitsubishi - Japan.
  • Hệ điều khiển board vi xử lý Board Step - China.
  • Hệ điều khiển board vi xử lý Board Lisa – Germany.

3. Hệ thống điều khiển gia tốcsử dụng bộ biến đổi tần số - điện áp (VVVF) điều khiển tốc độ, moment động cơ dựa trên các tín hiệu xung điện hồi tiếp kín từ bộ mã hóa encoder, giúp tiết kiệm điện năng, dừng tầng chính xác, êm ái và an toàn.

4. Hệ thống điều khiển dẫn động cửa: sử dụng bộ biến đổi tần số-điện áp (VVVF) điều khiển tốc độ động cơ, xác định vị trí hành trình cửa dựa trên các tín hiệu xung điện hồi tiếp kín từ bộ mã hóa encoder giúp cửa đóng, mở nhanh, chính xác, êm ái, tiết kiệm thời gian, nâng cao hiệu quả hoạt động thang máy.

II. Tính năng an toàn:

Trang bị đầy đủ các thiết bị an toàn:

  • Bộ giới hạn vận tốc Governor, bộ hãm an toàn (thắng cơ)
  • Bảo vệ quá tải, bảo vệ mất pha, ngược pha, sụt áp, quá dòng.
  • Nút báo khẩn và liên lạc với bên ngoài qua hệ thống đàm thoại.
  • Đèn chiếu sáng khẩn cấp, khóa cửa an toàn.
  • Bộ cứu hộ tự động ARD, sử dụng trong trường hợp mất điện.
  • Chống thang trôi tự do (áp dụng cho loại động cơ đồng bộ không hộp số).

IV. Các tiện ích mở rộng:

  • Điều khiển thang máy qua thiết bị di động (SMS).
  • Điều khiển và giám sát thang máy qua Internet.
  • LCD hiển thị tầng, gọi tầng cảm ứng (mTouch).
  • Phát giọng nói khi đến tầng (tiện ích dành cho những người khiếm thính).

V. Kết cấu đặc biệt của thang quan sát, lồng kính:

  • Kết cấu cabine có nhiều lựa chọn: hình bán nguyệt, trụ tròn…
  • Khung hố kính cường lực, an toàn.
  • Vật liệu cabine:
    • Inox + kính cường lực an toàn.
    • Toàn bộ kính cường lực an toàn.
    • Tole sơn tĩnh điện + kính cường lực an toàn.
  • Vật liệu cửa:
    • Inox + kính cường lực an toàn.
    • Toàn bộ kính cường lực an toàn.
    • Tole sơn tĩnh điện+kính cường lực an toàn.
  • Hệ thống giải nhiệt làm mát trong cabine, đối với các thang ánh sáng mặt trời trục tiếp chiếu vào.
  • Đèn led viềng trang trí cabine, tăng tính thẩm mỹ.
  • Đèn hiển thị số tầng có thể trang trí sử dụng LCD màu.
