Tiêu chuẩn thiết kế thang máy chung cư bao gồm yếu tố về kích thước, tốc độ, số lượng thang máy, thời gian bảo trì để luôn đảm bảo tính an toàn, tiện nghi cho người dân cư trú.
Quy định và tiêu chuẩn thiết kế thang máy chung cư
Theo quy chuẩn kỹ thuật quốc gia về chung cư thấp tầng/ cao tầng của bộ xây dựng, mục 2.4 có nêu rõ về tiêu chuẩn thang máy chung cư như sau:
Nhà chung cư, nhà chung cư hỗn hợp từ 5 tầng trở lên phải có tối thiểu 1 thang máy, từ 10 tầng trở lên phải có tối thiểu 2 thang máy và đảm bảo lưu lượng người sử dụng theo tiêu chuẩn được lựa chọn áp dụng. Tối thiểu phải có 1 thang máy chuyên dụng có kích thước thông thủy của cabin đảm bảo vận chuyển bằng ca cấp cứu.
>>> Xem thêm: Những quy định về thang chung cư bạn cần phải biết
Cần bố trí tối thiểu 1 thang máy cho 250 cư trú trong tòa nhà không tính số người ở tầng trệt, hoặc tính theo số lượng căn hộ thì bố trí tối thiểu 1 thang máy cho 70 căn hộ. Tải trọng không dưới dưới 600 kg.
Kích thước cabin phổ biến:Đối với thang máy có tải trọng 750kg: 1400mm (rộng) x 1350mm (sâu)Đối với thang máy có tải trọng 1000kg: 1600mm (rộng) x 1500mm (sâu)Đối với thang máy có tải trọng 1350kg: 1800mm (rộng) x 1700mm (sâu)

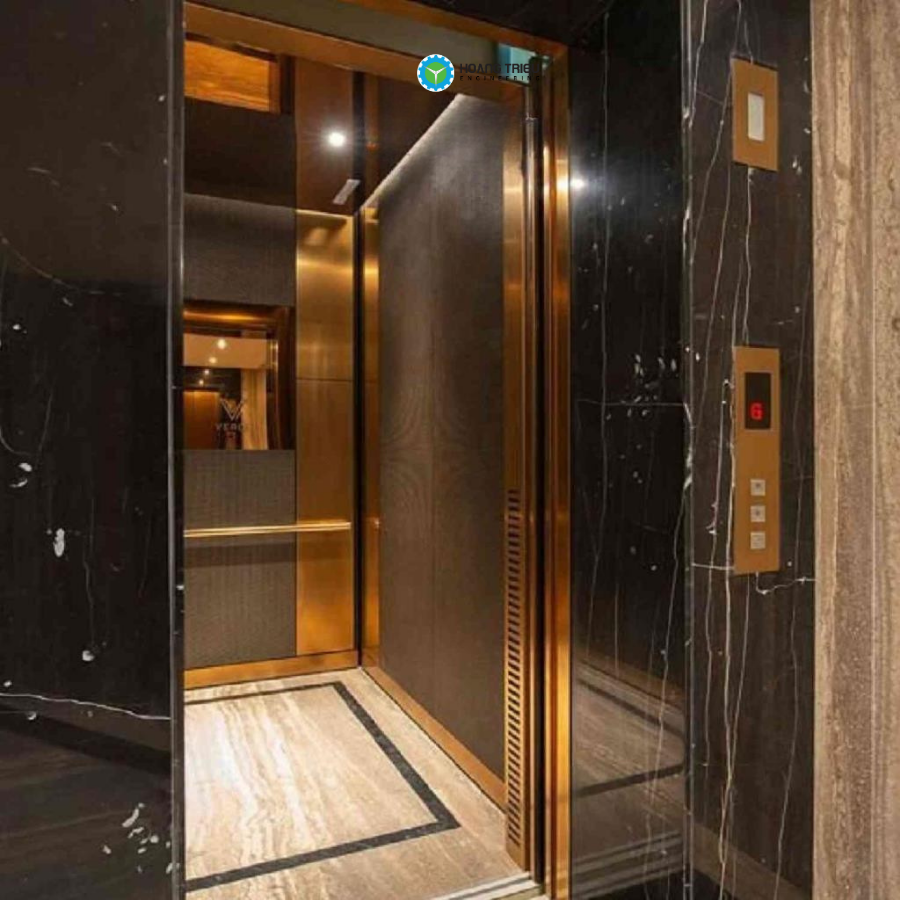

Hình ảnh cabin tham khảo
Quý khách có thể gọi ngay cho Hoàng Triều qua số Hotline 0918 946 489, chúng tôi luôn sẵn sàng giải đáp mọi thắc mắc của quý khách.
Trong trường hợp chung cư có 70 căn hộ và bố trí 1 thang máy với tải trọng 600kg.Căn cứ trên TCVN 6395-2008, diện tích của thang máy sẽ là 1,6 mét vuông (tính theo mặt sàn của cabin thang máy).
Theo quy ước, mật độ sử dụng thang máy chung cư sẽ được tính bằng tỉ lệ tổng số căn hộ/ tổng số thang máy tại tòa chung cư đó, và có đơn vị là số căn/ thang.
Ví dụ: Một tòa chung cư có 108 căn và có 2 thang máy vậy mật độ thang máy của chung cư này là 54 căn/ thang. Con số này được đánh giá là tốt so với một chung cư.
Cụ thể hơn, tòa nhà S2 của dự án Vinhomes Skylake. Tổng số căn là 396 căn với 8 thang máy, vậy mật độ thang máy của tòa S2 dự án Vinhomes Skylake là 49.5 căn/ thang.
Tòa S2 Vinhomes Skylake với 396 căn và 8 thang máy
Chúng ta có thể tạm đánh giá như sau, các chung cư cao cấp có mật độ thang máy dưới 50 căn/thang. Những chung cư có mật độ thang từ 50 đến 70 căn/thang là mật độ trung bình. Những chung cư có mật độ thang từ 70 đến 90 căn/thang là cao. Và trên 90 căn/thang là rất cao sẽ khó khăn khi di chuyển trong giờ cao điểm.
Lượng sử dụng thang máy chung cư thông thường phụ thuộc nhiều vào số lượng người dân cư trú trong tòa nhà. Tuy nhiên, mật độ sử dụng thường xuyên sẽ rơi vào 2 khung giờ chính từ 7 giờ - 9 giờ sáng và từ 18 giờ - 20 giờ tối.
Đối với những chung cư cao cấp hơn thì có lắp đặt thẻ cảm ứng sử dụng trong thang máy, việc này nhằm đảm bảo an toàn và giúp tòa nhà kiểm soát được lưu lượng, tần suất sử dụng thang máy trong một ngày.

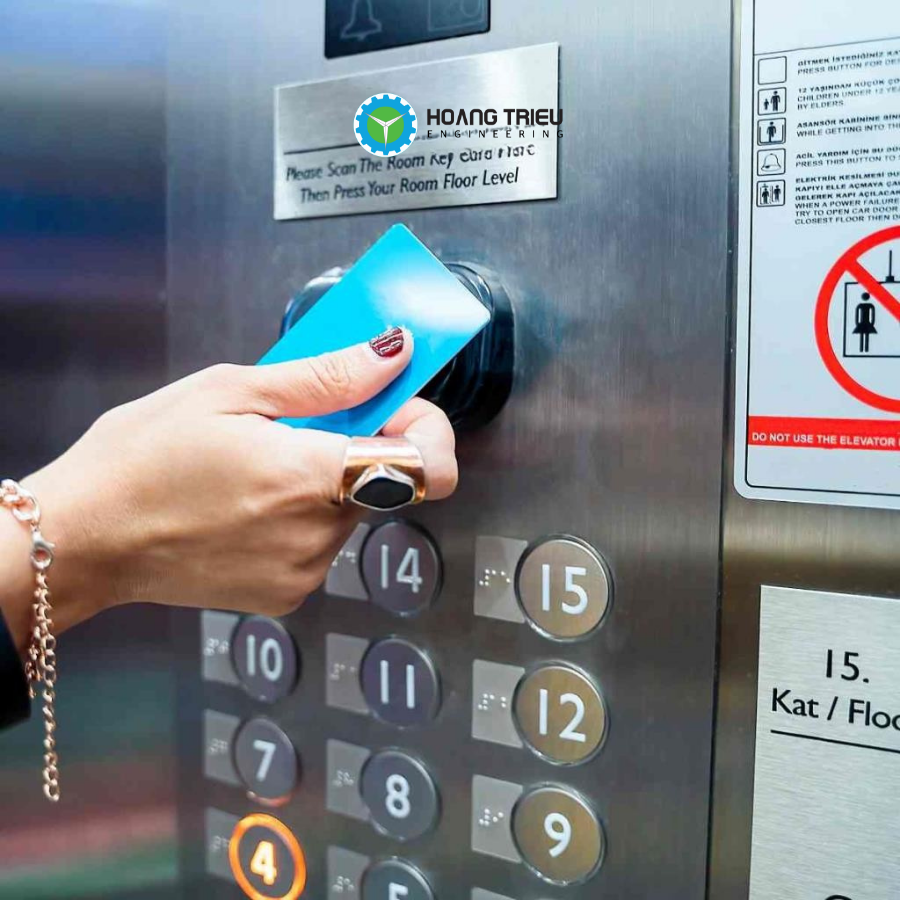

Thẻ cảm ứng sử dụng trong thang máy (minh họa)
>>> Xem thêm: Lợi ích của việc sử dụng thẻ cảm ứng trong thang máy chung cư
Mỗi chung cư, tòa nhà sẽ có vài quy định do ban quản lý đặt ra, vì thế khi thiết kế thang máy cũng có thể sẽ thay đổi về cách thức sử dụng nhằm mang lại sự tiện nghi, an toàn nhất cho người dân cư trú trong tòa nhà.
*Lưu ý: Ngoài ra, thang máy luôn phải có lắp đặt đầy đủ thiết bị an toàn như thiết bị chống kẹt cửa, cứu hộ khẩn cấp, camera quan sát, hệ thống cứu hộ tự động đưa về tầng gần nhất khi có sự cố và nên sử dụng tốc độ di chuyển phù hợp (khoảng 45 - 120 mét / phút).
Thiết kế kích thước thang máy chung cư phần lớn phụ thuộc vào tải trọng, số tầng, lưu lượng dân cư sử dụng, vị trí lắp đặt và cả phần diện tích xây dựng. Trên thực tế, trước khi một dự án lớn như chung cư, tòa nhà được khởi công xây dựng đã trải qua nhiều quy trình tính toán và thiết kế. Nếu tiến tiên hơn chủ đầu tư sẽ thiết kế video 3D giả định quá trình sử dụng trong tương lai.
- Tải trọng thang máy từ 320kg đến 700kg.- Tốc độ di chuyển : 45m - 120m/phút.- Kích thước hố thang từ 1600mm x 1450mm đến 1800mm x 2050mm (R x D).- Kích thước phòng thang từ 900mm x 1000mm đến 1100mm x 1600mm (R x D).- Kích thước cửa cabin: 700 - 800mm.- Cần phải đảm bảo lượng di chuyển từ 5 đến 10 người/ lượt/thang.
Đây là số tầng phổ biến mà các chung cư hiện nay được khởi công xây dựng, từ 11 đến 25 tầng. Với lượng dư cân sinh sống trung bình khoảng từ 200 đến 500 người. Và số lượng thang máy trong chung cư tối thiểu phải có là 3 thang máy.
- Tải trọng thang máy: 750kg - 1000kg.- Tốc độ di chuyển: 45m - 120m/phút.- Kích thước hố thang: 1800mm x 2150mm - 2100mm x 2250mm (R x D).- Kích thước phòng thang: 1100mm x 1700mm - 1400mm x 1800mm (R x D).- Kích thước cửa cabin: 800 - 1000mm.- Đảm bảo số lượng di chuyển từ 10 - 15 người/ lượt/thang
Những dự án có số tầng trên 25, đa số là các chung cư cao cấp và quy mô cư dân đông. Hoặc có thể kết hợp cả khu dân cư và office (văn phòng làm việc) như Vinhomes, Landmark 81 với số lượng dân sinh sống và làm việc từ 500 trở lên.
Để đảm bảo lưu thông và tần suất sử dụng thang máy trong giờ cao điểm, số lượng thang máy tối thiểu từ 5 thang máy trở lên.- Tải trọng thang máy: 1000kg đến 1350kg hoặc lớn hơn.- Tốc độ di chuyển: 45m - 120m/phút.- Kích thước hố thang: 2100mm x 2250mm - 2400mm x 2450mm (R x D).- Kích thước phòng thang: 1400mm x 1800mm đến 1700mm x 2000mm (R x D).- Kích thước cửa cabin: 1000 - 1200mm.- Đảm bảo số lượng di chuyển từ 20 người/ lượt/thang.
Quý khách nên biết rằng, “thang máy tải khách” là tên gọi chung và bao hàm cả thang tải khách, thang máy cho văn phòng, thang máy khách sạn hay thang máy nhà hàng,...Và các hình ảnh dưới đây, gồm một số dự án Hoàng Triều đã lắp đặt và một số sưu tầm cho quý khách tham khảo.
Thang máy trong chung cư Vinhomes Tân Cảng
Thang máy trong chung cư Novaland
Thang máy trong ĐH Sài Gòn Quận 5 - Hoàng Triều lắp đặt
Thang máy tải khách cho văn phòng tại Bình Thạnh - Hoàng Triều lắp đặt
