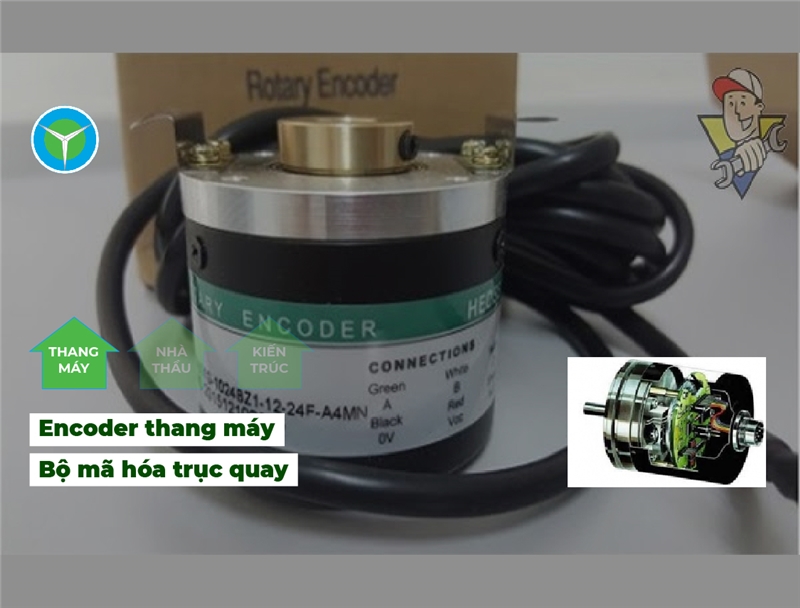

Thiết bị Rotary Encoder thang máy là một thiết bị không thể thiếu để thang máy có thể dừng tầng chính xác và di chuyển với tốc độ ổn định.
Là thiết bị chuyển đổi chuyển động quay của trục thành tín hiệu analog hoặc tín hiệu kỹ thuật số.
Nguyên lý hoạt động Encoder thang máy
Khi đĩa quay quanh trục, trên đĩa có các rãnh để tín hiệu quang chiếu qua (Led). Với các tín hiệu có/không người ta ghi nhận đèn Led có chiếu qua hay không. Số xung Encoder được quy ước là số lần ánh sáng chiếu qua khe.
***Ví dụ trên đĩa chỉ có 100 khe thì cứ 1 vòng quay, encoder đếm được 100 tín hiệu.
Đây là nguyên lý hoạt động cơ bản nhất của encoder.
Cấu tạo Encoder
Một số thông tin khác bạn cần biết về thiết bị encoder thang máy
Đường kính trục: từ 5~50mm.
Độ phân giải: hay còn gọi là số xung - tương ứng số tín hiệu encoder đếm được khi quay 1 vòng. Encoder có số xung càng cao thì giá càng cao. Thang máy thường dùng xung 1024p/r.
Điện áp: Encoder thường xuyên bị cháy do khi lắp đặt không chú ý nguồn cấp.
Nếu encoder có dãy điện áp 5~24V thì lắp đặt tương đối dễ. Đối với những loại encoder có điện áp cố định như: 5V, 12V, 24V … thì cần chú ý kỹ nguồn cấp. Việc thay thế encoder cũng khá tốn kém.
Số bit: tương ứng với số vòng lỗ trên đĩa quay
Đĩa quay 8bit và 2bit
Trên thị trường hiện nay sử dụng 2 dạng encoder phổ biến nhất được phân loại dựa trên nguyên lý hoạt động bao gồm:
- Encoder tương đối (Incremental Encoder)
- Encoder tuyệt đối (Absolute Encoder)
Ngoài ra encoder cũng được phân loại dựa trên công nghệ bao gồm:
- Magentic (loại từ trường)
- Mechanical (loại cơ khí)
- Resistive (loại điện trở)
- Optical (loại quang)
So sánh 2 loại Encoder tuyệt đối và tương đối
Cấu tạo:
- Encoder tương đối thường chỉ có tối đa 3 vòng lỗ trên đĩa quay.
- Encoder tuyệt đối có nhiều hơn 3 vòng lỗ trên đĩa quay.
Ứng dụng:
- Encoder tương đối: tín hiệu có độ chính xác tương đối và tích lũy sai số theo thời gian, giá thành rẻ, phù hợp với các thiết bị có tín hiệu (các lệnh) đơn giản.
- Encoder tuyệt đối: tín hiệu chính xác tuyệt đối, khả năng lưu trữ vị trí khi mất điện, không có sai số theo thời gian, giá thành cao, sử dụng trong các thiết bị cần độ chính xác cực cao và có thể xử lý các tín hiệu (lệnh) phức tạp.
Hoàng Triều là đơn vị cung cấp thiết bị Encoder thang máy chính hãng như: Encoder LS, Encoder Autonics và Encoder Lika đây là 3 loại Encoder chính (xem thông số chi tiết ở đây)
