Là bộ phận quan trọng hàng đầu trong một chiếc thang máy, cabin thang máy thu hút được nhiều sự quan tâm của những người đang có mong muốn lắp đặt thang máy cho gia đình.
Vậy cabin thang máy là gì? Có cấu tạo như thế nào? Cần lưu ý gì khi chọn cabin thang máy không? Tham khảo ngay tư vấn của chuyên gia thang máy gia đình trong bài viết dưới đây để hiểu rõ nhé!
Cabin thang máy là khoảng không gian bên trong thang máy được giới hạn bởi 4 vách thang, là nơi để người đứng và chứa hàng hóa khi di chuyển. Đây là bộ phận thiết yếu phải có để một chiếc thang máy hoạt động bình thường.
Sẽ có sự khác biệt nho nhỏ về cấu tạo cabin giữa các dòng thang máy được cung cấp bởi các thương hiệu khác nhau. Tuy nhiên, về tổng thể thì cấu tạo cabin thang máy vẫn phải có một số đặc điểm chung.
Cấu tạo cơ bản của một cabin thang máy bao gồm các bộ phận dưới đây:
Khung chịu lực thường được làm bằng thép định hình hoặc vật liệu có độ cứng tương đương. Trong quá trình gia công khung chịu lực, nhà sản xuất cần phải tính toán kỹ lưỡng mọi thông số để bộ phận này đảm bảo được độ an toàn cao, có khả năng chịu lực lớn hơn nhiều lần so với tải trọng thực của thang máy.
Các chi tiết trong một khung chịu lực của cabin thang máy bao gồm:
– Khung trên (upper beam): là nơi tính toán được sức bền uốn với hai đầu liên kết ngàm.
– Khung dưới (lower beam): là bộ phận được tính toán sức bền uốn nếu va chạm với buffer.
– Khung đứng (upright): là nơi được tính toán sức bền kéo tại các mối ghép bulông.
>> Bạn có biết: Hố thang máy nên xây dựng khung thép hay khung bê tông?
Shoe dẫn hướng sở hữu thiết kế giống như một cái hàm hình chữ U, được úp vào với mặt rây. Chức năng của bộ phận này là dẫn hướng cho cabin, giúp cabin dễ dàng chạy chính xác theo 2 đường rail để di chuyển theo phương thẳng đứng. Mỗi cabin thang máy sẽ có 4 shoe dẫn hướng, được lắp đặt ở 4 góc phía trên và dưới của khung chịu lực.
Thắng cơ có tác dụng kìm chặt cabin thang máy trên 2 đường rail dẫn hướng khi bộ giới hạn tốc độ (governor – còn gọi là bộ khống chế vượt tốc) tác động lên.
Có rất nhiều loại thắng cơ khác nhau, phổ biến và thường thấy nhất là thắng gấp và thắng êm. Mỗi hãng thang máy sẽ tập trung nghiên cứu, phát triển những ưu điểm riêng của bộ phận này, tùy thuộc vào tính chất sản phẩm của hãng.
Bộ phận thắng cơ trong cabin thang máy cần đảm bảo được những yêu cầu sau:
– Bi thắng và hàm thắng của thắng cơ không được phép va chạm vào rail dẫn hướng trong khi thang máy đang hoạt động.
– Tuyệt đối không được sử dụng các thiết bị điện, khí nén hoặc thủy lực tác động lên thắng cơ.
– Lực tác động lên thắng cơ không được vượt quá 150N.
>> An toàn thang máy: Những yêu cầu kỹ thuật cơ bản trong lắp đặt thang máy
Đây là bộ phận chịu lực trực tiếp với tải của thang máy. Các thiết bị thang máy tải khách từ loại I tới loại IV được trang bị 2 loại sàn cabin: sàn cố định và sàn di động.
Sàn cố định được lắp chặt với khung dưới (lower beam) nhẳm bổ sung một lớp chân đế cho sàn di động.
Sàn di động chính là mặt sàn tiếp xúc với tải, có thể di chuyển lên xuống theo chiều dọc của thang máy. Sàn di động được đặt bên trên sàn cố định, đệm ở giữa là các cục cao su giảm chấn, vì vậy chúng còn có tên gọi là cao su đệm sàn. Số lượng cao su đệm sàn nhiều hay ít tùy thuộc vào tải trọng định mức.
>> Bạn nên xem thêm: Hướng dẫn chọn sàn nhựa, sàn PVC, sàn đá cho thang máy gia đình

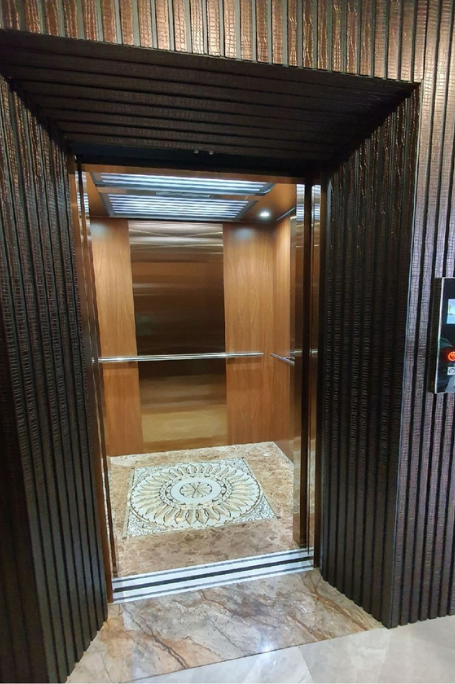

Mẫu cabin thang máy tải khách thang máy Hoàng Triều
Vách và nóc cabin có tác dụng giới hạn không gian của cabin và che chắn an toàn cho người hoặc hàng hóa bên trong. Tương tự như sàn cabin, vách cabin cũng được làm bằng các vật liệu khác nhau tùy khách hàng lựa chọn, trong đó phổ biến nhất là inox sọc nhuyễn, tole phủ sơn hoặc khung nhôm vách kiếng.
Dù dùng loại vật liệu nào thì cấu tạo chung của vách cabin cũng gồm nhiều tấm nhỏ ghép lại với nhau bằng các nẹp góc và nẹp chữ T. Bên ngoài cabin (hay chính là mặt trái của vách) phải được áp dụng nhiều cách thức xử lý chống ồn, thông dụng nhất là dùng lin code hoặc dán tấm nhựa mềm.
Còn nóc cabin có hai nhiệm vụ, thứ nhất là để che kín phía trên cabin, thứ hai là định vị vách cabin cố định thông qua bộ định vị đầu car. Nóc cabin cũng là nơi bố trí và lắp đặt một số chi tiết như đèn chiếu sáng, quạt thông gió, loa phóng thanh.
>> Xem ngay: Có nên chọn ốp inox 304 cho thang máy gia đình không?
Được lắp đặt trên trần cabin thang máy, trần giả có tác dụng che khuất các bộ phận được gắn trên nóc như đèn hay quạt.
Chức năng chủ yếu của trần giả là trang trí, góp phần làm tăng tính thẩm mỹ cho nội thất cabin thang máy, vì vậy các thương hiệu nổi tiếng cũng cung cấp nhiều tùy chọn trần giả đẹp, độc, bắt mắt cho khách hàng.
Tay vịn là chi tiết không bắt buộc phải có trong cabin thang máy, và chỉ có ở một số hãng thang máy.
Tay vịn thường được lắp ở vách cabin, tại độ cao ngang với tầm tay của người đứng bên trong thang máy, để họ vịn vào và giữ thăng bằng tốt hơn trong quá trình di chuyển.
>> Bạn đã biết: Chức năng chính của tay vịn trong thang máy là gì?
Bảng điều khiển thang máy được lắp đặt phía bên trong cabin có tác dụng điều hành thang máy di chuyển và liên lạc với người bên ngoài.
Đối với các hãng thang máy cao cấp, tùy chọn bảng điều khiển bên trong cabin thường rất đa dạng với nhiều nút bấm chức năng ưu việt.
>> Bạn nên xem thêm: Bộ cứu hộ tự động thang máy hoạt động như thế nào?

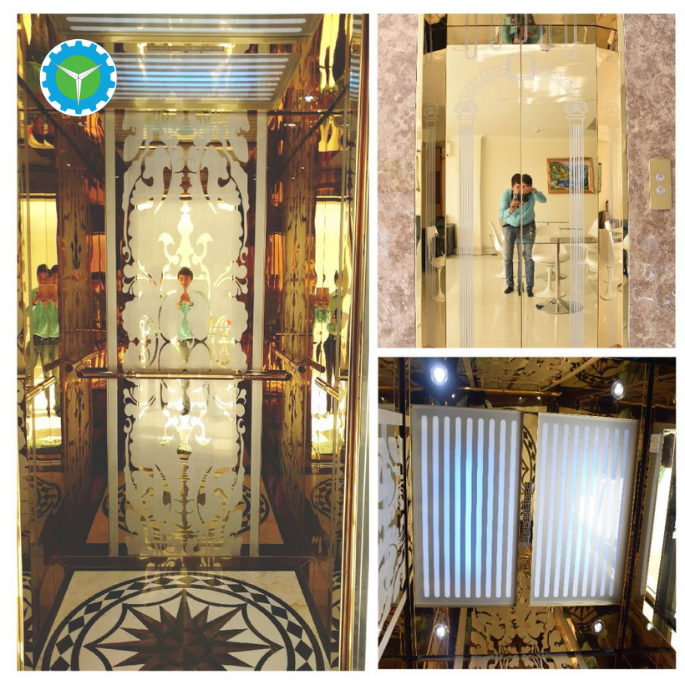

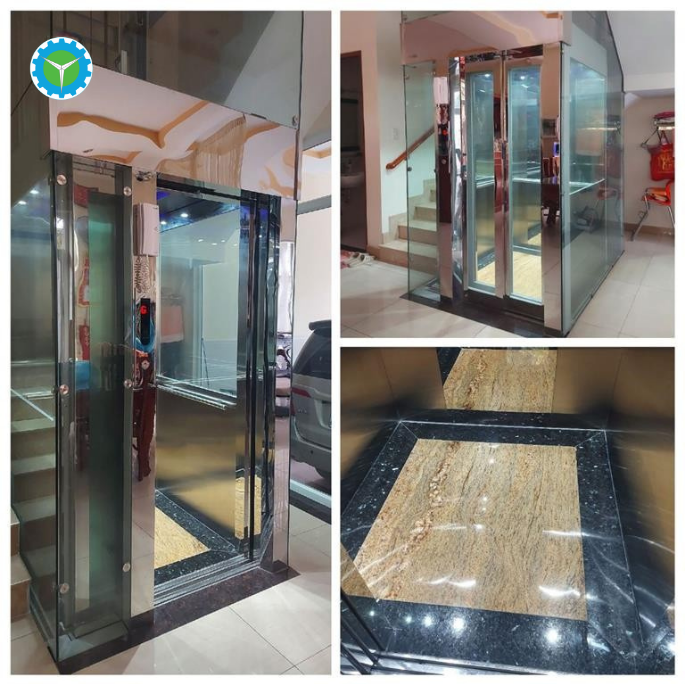

Dưới đây là tổng hợp những dự án thang máy kinh trong nhà do đội ngũ Hoàng Triều lắp đặt. Trong quá trình tham khảo mẫu, quý khách có thể liên hệ số Hotline 0917 446 776 để nhận tư vấn và báo giá tốt nhất nhé!
Hy vọng những chia sẻ của Hoàng triều sẽ giúp bạn hiểu rõ hơn về dòng thang máy kính đặc biệt này.
