Tủ Điện Thang Máy: Vai Trò, Cấu Tạo & Cách Chọn Phù Hợp

Tủ Điện Thang Máy Là Gì?

Theo tiêu chuẩn TCVN6369-20:2017 và thực tế tại Việt Nam, tủ điện thang máy là trung tâm điều khiển – điều hành toàn bộ hệ thống thang máy, bao gồm:

Tóm lại: Tủ điện không bao gồm motor, cáp tải, cửa tầng – nhưng điều khiển tất cả.

Xem thêm: Tiêu chuẩn TCVN6396-20:2017

Vai Trò Chính Của Tủ Điện Trong Hệ Thống Thang Máy

Tủ điện thực hiện 4 vai trò cốt lõi – thiếu một trong số này, thang máy sẽ không hoạt động hoặc không an toàn:

1. Điều khiển chuyển động: Bật/dừng, tăng/giảm tốc, hướng lên/xuống

2. Quản lý logic gọi tầng: Ưu tiên phục vụ tầng gần nhất, giảm thời gian chờ

3. Kích hoạt chế độ cứu hộ & an toàn: Tự động mở cửa tầng gần nhất khi mất điện/có lỗi

4. Giao tiếp với hệ thống khác: Kết nối BMS, camera, door controller, báo cháy

Ví dụ thực tế:

Trong tòa nhà 10 tầng, nếu 4 người cùng gọi tầng 3, 5, 7, 9 → controller sẽ tính toán: dừng tầng 3 → 5 → 7 → 9 (không quay lại tầng 1) → tiết kiệm 15–20 giây/lượt.

Xem thêm: Hướng dẫn cách vệ sinh tủ điện thang máy

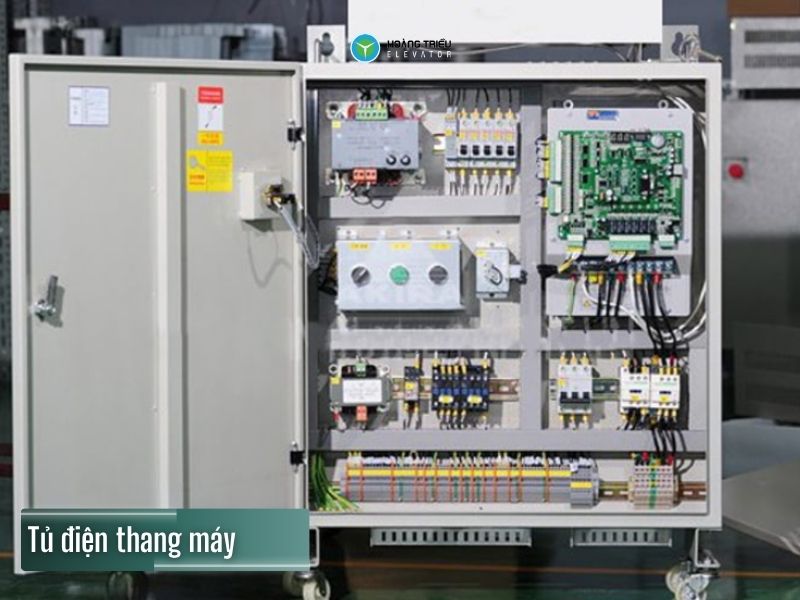

Cấu Tạo Chi Tiết & Nguyên Lý Hoạt Động

Các Bộ Phận Chính

Tủ điện thang máy được xây dựng từ các bộ phận cốt lõi, mỗi phần đảm nhận vai trò riêng biệt để đảm bảo hệ thống vận hành mượt mà và an toàn.:

• CPU, Controller hoặc PLC đóng vai trò trung tâm, xử lý logic và thuật toán gọi tầng, giúp tối ưu hóa thứ tự phục vụ mà không làm gián đoạn luồng di chuyển.
• Drive hoặc Inverter cung cấp năng lượng điều chỉnh cho motor, cho phép kiểm soát tốc độ và hướng một cách chính xác, đặc biệt hữu ích trong các hệ thống hiện đại.
• Contactors, Relays và Breakers chịu trách nhiệm đóng/ngắt nguồn động lực đồng thời bảo vệ chống quá tải hoặc ngắn mạch, tránh các sự cố điện nguy hiểm.
• Bộ nguồn phụ 24V/48V thì cấp điện ổn định cho PLC, sensors và mạch điều khiển, đảm bảo hoạt động liên tục ngay cả khi nguồn chính dao động
• Các thiết bị an toàn như limit switch, interlock cửa và bộ cứu hộ khi mất điện tạo lớp bảo vệ kép, ngăn chặn tai nạn như kẹt cửa hoặc rơi tự do, giúp thang máy luôn tuân thủ tiêu chuẩn an toàn cao nhất.

Nguyên Lý Hoạt Động

Nguyên lý hoạt động của tủ điện thang máy được thiết kế theo quy trình logic đơn giản nhưng hiệu quả, bắt đầu từ việc nhận tín hiệu gọi tầng từ nút bấm trong cabin hoặc ngoài tầng, giúp hệ thống nhanh chóng nắm bắt nhu cầu di chuyển.

Sau đó, Controller sẽ phân tích và quyết định thứ tự phục vụ tối ưu, ưu tiên các tầng gần nhất để giảm thời gian chờ đợi và tiết kiệm năng lượng. Tiếp theo, tín hiệu lệnh được gửi tới Drive hoặc Contactors, kích hoạt motor quay và điều khiển cơ học chính xác, từ tăng tốc đến dừng êm ái. Đồng thời, PLC liên tục giám sát vị trí, tốc độ và trạng thái an toàn qua các sensor như encoder hay limit switch, phát hiện ngay lập tức bất kỳ sai lệch nào để kích hoạt chế độ khẩn cấp.

Cuối cùng, hệ thống cập nhật trạng thái hiển thị trên màn hình cabin hoặc đèn báo tầng, mang lại trải nghiệm người dùng trực quan và đáng tin cậy, giúp giảm thiểu rủi ro và nâng cao hiệu suất tổng thể.

Các Loại Tủ Điện Phổ Biến Tại Việt Nam

Tủ nhập khẩu nguyên chiếc

Đặc điểm: Chất lượng cao, hỗ trợ chính hãng

Thương hiệu tiêu biểu: Mitsubishi NEXIEZ, Fuji, Nidec, Schindler/KONE/OTIS

Ứng dụng: Nhà 2–7 tầng, dự án cao cấp

Tủ OEM/Module nhập

Đặc điểm: Giá tốt, linh hoạt

Thương hiệu tiêu biểu: STEP, NICE, Monarch (Trung Quốc); module MRL Thổ Nhĩ Kỳ

Ứng dụng: Dự án dân dụng, chi phí tối ưu

Tủ lắp ráp tại VN

Đặc điểm: Tùy biến cao, hỗ trợ nhanh

Thương hiệu tiêu biểu: Inverter ABB/Delta + PLC Omron/Siemens

Ứng dụng: Dự án yêu cầu đặc thù về nguồn, không gian

Bảng Tóm Tắt Model / Thương Hiệu Phổ Biến

Bảo Trì Định Kỳ & Xử Lý Sự Cố Nhanh (Dành Cho Kỹ Thuật Vận Hành)

Phần này dành cho những ai quản lý thang máy hàng ngày – như kỹ thuật viên tòa nhà hoặc chủ đầu tư. Mục tiêu là giúp tủ điện luôn "khỏe mạnh", tránh hỏng hóc đột ngột, tiết kiệm chi phí sửa chữa và đảm bảo an toàn cho mọi người.

Vị Trí Lắp Đặt Tủ – Lưu Ý An Toàn

Vị trí lắp tủ điện rất quan trọng vì nó ảnh hưởng trực tiếp đến tuổi thọ và an toàn. Hãy chọn nơi khô ráo và thông gió tốt – ví dụ, tránh góc ẩm ướt hoặc gần ống nước, để bụi bẩn và hơi ẩm không làm hỏng linh kiện bên trong (như PLC hay contactor).

Tiếp theo, tránh nhiệt độ trên 40°C hoặc độ ẩm vượt 85%; nhiệt cao có thể làm nóng chảy dây dẫn, còn ẩm ướt dễ gây chập điện – giống như không để điện thoại gần bếp gas vậy.

Đảm bảo lối tiếp cận rộng ít nhất 800mm để kỹ thuật viên dễ dàng mở tủ kiểm tra mà không cần tháo dỡ đồ đạc xung quanh.

Cuối cùng, không đặt hóa chất hoặc nước gần tủ – chúng có thể ăn mòn vỏ tủ hoặc gây cháy nổ nếu rò rỉ. Áp dụng ngay từ lúc lắp đặt sẽ giúp tủ "sống thọ" 10–15 năm mà không lo sự cố bất ngờ.

Bảo Trì Định Kỳ (Công Việc Cụ Thể)

Bảo trì định kỳ giống như kiểm tra sức khỏe định kỳ cho xe máy: làm thường xuyên để phát hiện sớm vấn đề, tránh "nằm viện" lớn. Dưới đây là lịch trình đơn giản theo tần suất, với công việc cụ thể và ai nên làm. Bạn có thể in bảng này ra dán ở gần tủ điện để dễ theo dõi.

Lưu ý quan trọng: Lịch này chỉ là gợi ý chung – hãy kiểm tra hướng dẫn cụ thể từ nhà sản xuất để điều chỉnh phù hợp với công trình của bạn. Nếu bỏ qua, chi phí sửa có thể tăng gấp 2–3 lần.

Liên hệ ngay: Dịch vụ bảo trì Hoàng Triều 24/7

Rủi Ro Phổ Biến Khi Mua Tủ Điện & Cách Tránh

1. Mua tủ không tương thích nguồn: Dẫn đến cháy contactor, hỏng PLC

• Giải pháp: Kiểm tra datasheet + đo nguồn thực tế

2. Nhà cung cấp không có phụ tùng VN: Dẫn đến thời gian ngừng hoạt động kéo dài

• Giải pháp: Yêu cầu cam kết thỏa thuận mức dịch vụ trong hợp đồng

3. Tủ không có chứng nhận: Dẫn đến không nghiệm thu, phạt hành chính

• Giải pháp: Yêu cầu bản scan + bản gốc
