HƯỚNG DẪN ĐỌC HIỂU NHỮNG KÝ HIỆU TRONG THANG MÁY

Giới Thiệu: Tại Sao Bạn Cần Hiểu Ký Hiệu Thang Máy?

Trong thế giới hiện đại, thang máy không chỉ là tiện ích mà còn là yếu tố then chốt đảm bảo an toàn và sự thoải mái cho gia đình. Đặc biệt với nhà phố 3-5 tầng, việc chọn đúng loại thang có thể tránh rủi ro tai nạn và tiết kiệm chi phí lâu dài. Tuy nhiên, các ký hiệu kỹ thuật trên tem máy, bảng điều khiển hay tài liệu thường khiến chủ nhà bối rối. Chúng giống như "ngôn ngữ bí mật" của kỹ sư, giúp truyền tải thông tin về tải trọng, tốc độ và chức năng.

Bài viết này từ Hoàng Triều – đơn vị chuyên tư vấn thang máy uy tín – sẽ giải mã toàn diện các ký hiệu phổ biến. Chúng tôi tập trung vào nội dung thực tế, dễ áp dụng, dựa trên tiêu chuẩn quốc tế như EN81-20 và TCVN 6396-20:2017. Mục tiêu: Giúp bạn đọc nhanh, hiểu đúng, sử dụng an toàn. Hãy cùng khám phá để tự tin hơn khi lắp đặt hoặc bảo trì thang máy nhé!

Hướng Dẫn Đọc Hiểu Ký Hiệu Thang Máy Cơ Bản

Ký hiệu thang máy là hệ thống mã hóa chuẩn hóa, giúp kỹ sư, kiến trúc sư và chủ nhà giao tiếp hiệu quả. Chúng tránh nhầm lẫn trong thiết kế, lắp đặt và vận hành, đồng thời tuân thủ các quy định an toàn nghiêm ngặt. Ví dụ, một ký hiệu sai có thể dẫn đến chọn thang không phù hợp, gây quá tải hoặc hỏng hóc.

Tại Việt Nam, các hãng như Mitsubishi, Schindler hay Otis thường sử dụng ký hiệu chung theo tiêu chuẩn châu Âu và Mỹ. Chúng tôi khuyên bạn nên kiểm tra tem kỹ thuật (technical label) ngay từ đầu – đây là "CMND" của thang máy, chứa đầy thông tin quan trọng. Bằng cách nắm vững, bạn không chỉ tiết kiệm thời gian mà còn nâng cao an toàn cho gia đình, đặc biệt với trẻ nhỏ và người cao tuổi.

Giải Mã Model Code Và Mã Ký Hiệu Thang Máy

Model code là chuỗi ký tự in trên tem máy, tóm tắt toàn bộ đặc tính sản phẩm. Hãy tưởng tượng nó như "mã vạch" của siêu thị: Quét qua là biết nguồn gốc, công suất và tính năng. Một ví dụ điển hình: NP MALAYSIA – 300P – 600SO – 4STOPS – 30m/p.

• NP MALAYSIA: Chỉ thương hiệu Nippon (Nhật Bản) sản xuất tại Malaysia – đảm bảo chất lượng cao, linh kiện dễ thay thế.
• 300P: Tải trọng 300kg, loại P (Passenger) dành cho chở người – phù hợp 4-5 người gia đình.
• 600SO: Cửa mở kiểu Slide Opening (mở một bên), kích thước 600mm – tiết kiệm không gian hành lang.
• 4STOPS: Số điểm dừng 4 (thường cho nhà 3 tầng + 1 lửng) – tối ưu hóa di chuyển.
• 30m/p: Tốc độ 30 mét/phút – êm ái, phù hợp nhà thấp tầng, giảm cảm giác ù tai.

Hiểu model code giúp bạn so sánh nhanh giữa các hãng. Ví dụ, nếu nhà bạn chật hẹp, ưu tiên ký hiệu "MRL" (Machine Room-Less) để tiết kiệm diện tích phòng máy. Luôn kiểm tra code trước khi ký hợp đồng để tránh mua phải hàng kém chất lượng.

Các Ký Hiệu Trên Nút Bấm Và Bảng Điều Khiển: Sử Dụng An Toàn Hàng Ngày

Bảng điều khiển (control panel) là "bộ não" của thang máy, với các ký hiệu trực quan theo tiêu chuẩn EN81-20. Chúng giúp người dùng lớn tuổi hoặc trẻ em dễ dàng vận hành mà không cần hướng dẫn dài dòng. Dưới đây là các ký hiệu cơ bản nhất:

• ▲ / ▼: Mũi tên lên/xuống – nhấn để chọn tầng, luôn kiểm tra đèn sáng trước khi vào cabin.
• ⯇|⯈ / ⯈|⯇: Mở/đóng cửa – giữ 2-3 giây để hỗ trợ người khuyết tật, tránh kẹt tay.
• AL: Báo động (Alarm) – kích hoạt khi khẩn cấp, kết nối trực tiếp với trung tâm cứu hộ.
• OL: Quá tải (Overload) – đèn đỏ nhấp nháy nếu vượt 300kg, thang sẽ không di chuyển để bảo vệ động cơ.
• FE: Chế độ cứu hỏa (Fire Emergency) – tự động đưa cabin về tầng 1 khi báo cháy, ưu tiên thoát hiểm.
• HOLD: Giữ cửa – tiện lợi cho việc mang đồ, nhưng không lạm dụng để tránh hao mòn cơ cấu.

Lời khuyên tận tình: Dạy trẻ em nhận biết OL và AL từ nhỏ để tránh tai nạn. Nếu ký hiệu mờ, liên hệ kỹ thuật viên kiểm tra ngay – an toàn là ưu tiên hàng đầu!

Các Từ Viết Tắt Và Ký Hiệu Kỹ Thuật Phổ Biến

Trong tài liệu kỹ thuật của các hãng lớn, từ viết tắt xuất hiện dày đặc. Chúng rút gọn thông tin nhưng đòi hỏi kiến thức cơ bản. Dưới đây là top 6 cụm phổ biến, giải thích đơn giản:

• VVVF (Variable Voltage Variable Frequency): Biến tần điều khiển tốc độ – giúp thang khởi động êm, tiết kiệm 30% điện năng. Nên kiểm tra 6 tháng/lần để tránh hỏng.
• PLC (Programmable Logic Controller): Bộ điều khiển lập trình – "não bộ" tự động hóa, phát hiện lỗi sớm như kẹt cửa.
• ARD (Automatic Rescue Device): Thiết bị cứu hộ tự động – khi mất điện, đưa cabin về tầng gần nhất an toàn, cứu sống trong trường hợp khẩn cấp.
• LED (Light Emitting Diode): Đèn hiển thị vị trí – sáng rõ, tiết kiệm năng lượng, giúp theo dõi cabin từ xa.
• OH (Overhead): Khoảng không trên đỉnh giếng thang – cần ít nhất 3.5m để bảo trì, tránh va chạm.
• PIT: Hố thang (shaft pit) – phần dưới cùng sâu 1.2m, lắp buffer giảm chấn, ngăn cabin rơi tự do.

Áp dụng thực tế: Khi đọc hợp đồng, tìm VVVF và ARD để đảm bảo thang hiện đại, an toàn cao. Chúng tôi tại Hoàng Triều luôn tư vấn miễn phí để bạn chọn đúng.

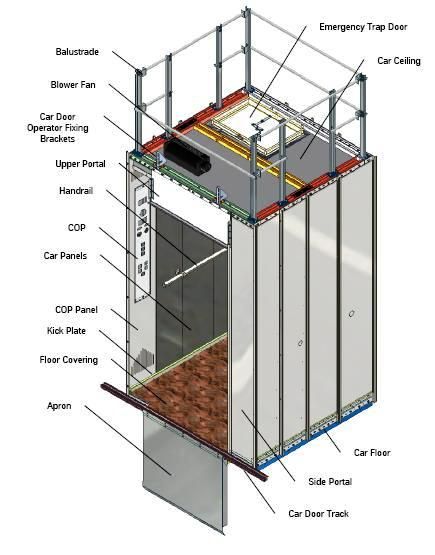

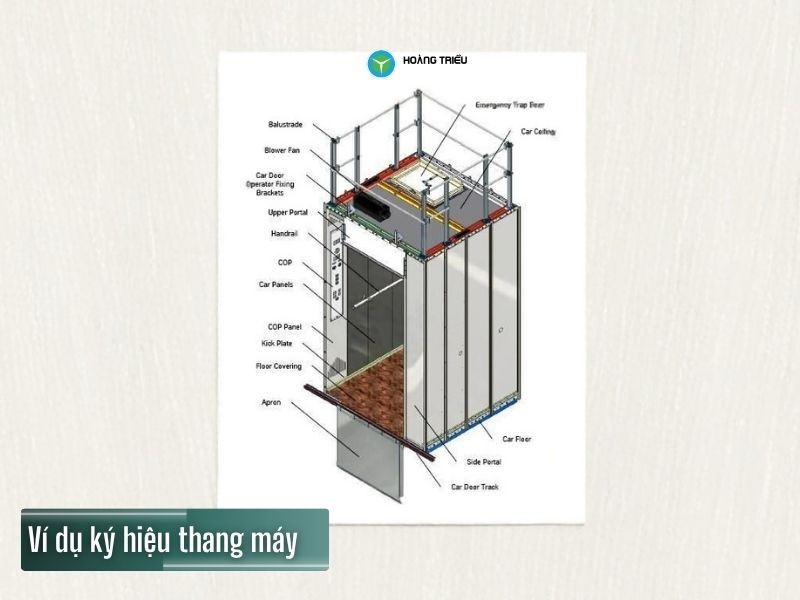

Thuật Ngữ Chuyên Ngành Và Chú Giải Cấu Tạo Thang Máy

Để hiểu sâu cấu tạo, hãy nắm các thuật ngữ cốt lõi. Chúng không chỉ lý thuyết mà còn giúp bạn giám sát lắp đặt:

• MRL (Machine Room-Less): Thang không phòng máy – lý tưởng cho biệt thự, tiết kiệm 20% không gian.
• MRA (Machine Room Available): Thang có phòng máy – phù hợp nhà lớn, dễ bảo trì nhưng tốn diện tích.
• Gearbox / Gearless: Máy kéo có/không hộp số – Gearless êm hơn, tốc độ cao, dùng cho tòa nhà hiện đại.
• CWT (Counterweight): Đối trọng – cân bằng tải, giảm tiêu hao năng lượng 50%.
• COP / LOP: Bảng điều khiển trong cabin (COP) và tại tầng (LOP) – đồng bộ hóa, tránh gọi nhầm tầng.
• Buffer: Bộ giảm chấn – hấp thụ lực va đập, bắt buộc theo TCVN để chống rơi.
• FER (Fire Emergency Return): Chức năng trở về tầng an toàn khi cháy – tự động ngắt, mở cửa khẩn cấp.

Những thuật ngữ này giúp bạn thảo luận chuyên sâu với kỹ sư, tránh bị "lừa" bởi thông tin mơ hồ.
